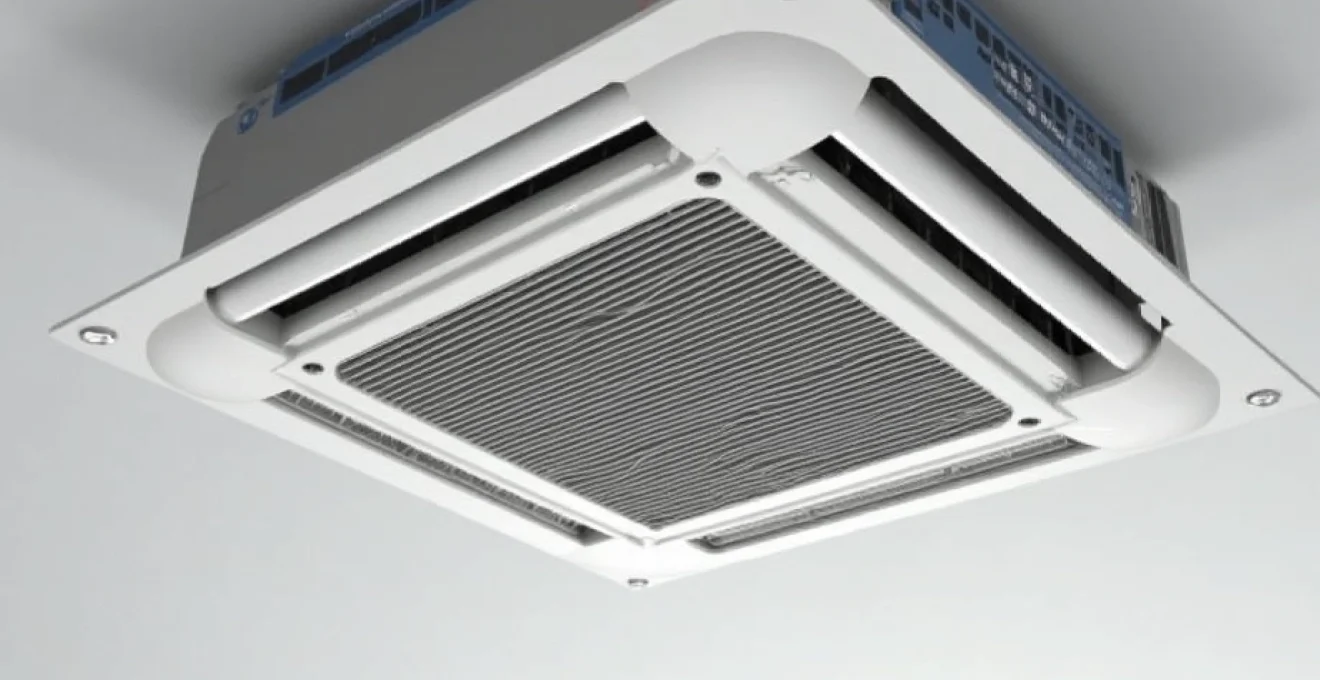

Les climatiseurs cassette représentent aujourd’hui une solution incontournable pour la climatisation des espaces tertiaires et industriels de grande superficie. Ces unités intérieures, conçues spécifiquement pour s’intégrer dans les faux plafonds techniques, offrent un confort thermique optimal tout en préservant l’esthétique des locaux professionnels. Leur capacité à distribuer l’air de manière homogène sur 360 degrés en fait le choix privilégié des bureaux, magasins, restaurants et espaces de réception où la discrétion et l’efficacité énergétique sont primordiales.
Cette technologie de pointe répond aux exigences croissantes du secteur tertiaire en matière de performance énergétique et de qualité de l’air intérieur. Les fabricants leaders comme Daikin, Mitsubishi et Hitachi ont développé des gammes complètes adaptées aux volumes moyens et grands, proposant des puissances frigorifiques allant de 2,2 à 15 kW selon les modèles.
Caractéristiques techniques des climatiseurs cassette pour plafonds suspendus
Les climatiseurs cassette se distinguent par leurs spécifications techniques avancées, conçues pour répondre aux contraintes architecturales et aux besoins de climatisation des grands volumes. Ces équipements intègrent des technologies de pointe pour optimiser la diffusion d’air et minimiser les nuisances sonores dans les environnements professionnels.
Puissances frigorifiques disponibles de 3,5 à 15 kw selon les modèles daikin et mitsubishi
La gamme de puissances disponibles couvre l’ensemble des besoins de climatisation professionnelle. Les modèles d’entrée de gamme de 3,5 kW conviennent parfaitement aux petits bureaux ou salles de réunion de 25 à 35 m². Les puissances intermédiaires de 5,6 à 7,1 kW s’adaptent aux open spaces de taille moyenne, tandis que les unités haute puissance de 10 à 15 kW répondent aux exigences des grandes surfaces commerciales ou industrielles dépassant 100 m².
Cette diversité de puissances permet aux installateurs de dimensionner précisément l’installation selon la charge thermique réelle du local. Les calculs prennent en compte non seulement la superficie, mais également la hauteur sous plafond, l’isolation, l’exposition solaire et les apports internes liés à l’occupation et aux équipements électroniques.
Dimensions standards 600x600mm et 840x840mm pour intégration faux plafond
Les dimensions standardisées facilitent grandement l’intégration architecturale dans les faux plafonds techniques existants. Le format 600x600mm correspond exactement aux dalles de plafond modulaire couramment utilisées dans les bureaux et centres commerciaux. Cette compatibilité dimensionnelle évite les découpes complexes et préserve l’harmonie visuelle du plafond.
Les modèles au format 840x840mm s’adressent aux applications nécessitant des débits d’air plus importants. Cette taille supérieure permet d’intégrer des échangeurs thermiques plus performants et des ventilateurs de plus gros diamètre, optimisant ainsi l’efficacité énergétique des installations haute puissance.
Débit d’air multi-directionnel avec diffusion radiale 360 degrés
La technologie de diffusion 360 degrés constitue l’avantage majeur des climatiseurs cassette par rapport aux unités murales traditionnelles. Cette répartition omnidirectionnelle élimine les zones froides ou chaudes, garantissant une homogénéité thermique parfaite dans l’ensemble du volume traité. Les déflecteurs orientables permettent d’ajuster finement la direction et la portée du flux d’air selon la configuration du local.
Les débits d’air s’échelonnent généralement de 800 à 2500 m³/h selon la puissance de l’unité. Cette capacité de brassage importante assure un renouvellement d’air efficace même dans les locaux à forte occupation, contribuant ainsi à maintenir une qualité d’air intérieur optimale tout au long de la journée.
Niveaux sonores inférieurs à 30 dB(A) pour applications tertiaires
Le confort acoustique représente un critère essentiel dans les environnements de travail modernes. Les climatiseurs cassette atteignent des niveaux sonores exceptionnellement bas, généralement inférieurs à 30 dB(A) en vitesse nominale. Cette performance acoustique résulte de l’optimisation aérodynamique des ventilateurs et de l’intégration de matériaux d’isolation phonique dans le caisson de l’unité.
Cette discrétion sonore permet l’installation dans des espaces sensibles comme les salles de conférence, les bureaux de direction ou les espaces d’accueil où le calme est primordial. En mode nuit ou en fonctionnement réduit, certains modèles descendent même sous les 25 dB(A), équivalent au bruissement des feuilles.
Installation et raccordement frigorifique des unités cassette
L’installation des climatiseurs cassette nécessite une approche technique rigoureuse pour garantir les performances optimales du système. La complexité du raccordement frigorifique et des évacuations de condensats impose le recours à des professionnels qualifiés maîtrisant les spécificités de ce type d’équipement. Les contraintes architecturales du faux plafond doivent également être anticipées dès la phase de conception du projet.
Hauteur minimale de plénum 250mm pour maintenance et évacuation condensats
La hauteur de plénum disponible conditionne directement la faisabilité de l’installation. Une hauteur minimale de 250mm s’avère indispensable pour permettre le logement de l’unité et garantir l’accessibilité des organes de maintenance. Cette dimension intègre l’épaisseur de l’échangeur, la hauteur des raccordements frigorifiques et l’espace nécessaire aux interventions sur les filtres.
L’évacuation des condensats constitue un point critique souvent sous-estimé. La pente minimale de 1% vers l’évacuation doit être respectée sur toute la longueur du réseau. En l’absence de pente naturelle suffisante, l’intégration d’une pompe de relevage devient obligatoire, nécessitant alors une hauteur de plénum supplémentaire de 50 à 80mm selon les modèles.
Raccordement liaisons cuivre DN 6-19mm selon puissance groupe extérieur
Le dimensionnement des liaisons frigorifiques suit des règles précises définies par les constructeurs. Les diamètres s’échelonnent de DN 6mm pour la ligne liquide des petites puissances jusqu’à DN 19mm pour la ligne gaz des unités haute performance. Une erreur de dimensionnement peut entraîner des pertes de charge excessives, impactant directement l’efficacité énergétique du système.
La qualité des raccordements conditionne la fiabilité à long terme de l’installation. L’utilisation d’outils de cintrage adaptés évite l’écrasement des tubes, tandis que les brasures doivent être réalisées sous atmosphère neutre pour prévenir l’oxydation interne. Le test d’étanchéité à l’azote sous 42 bars pendant 24 heures reste obligatoire avant la mise en service.
Évacuation gravitaire et pompe de relevage condensats intégrée
La production de condensats varie selon les conditions d’utilisation, atteignant jusqu’à 15 litres par heure pour les unités haute puissance en période de forte hygrométrie. L’évacuation gravitaire reste la solution privilégiée lorsque la configuration du bâtiment le permet. Le réseau PVC de diamètre 32mm minimum assure l’écoulement libre vers les chutes d’eaux usées.
Les pompes de relevage intégrées offrent une alternative efficace dans les configurations contraintes. Ces dispositifs compacts, d’une hauteur inférieure à 60mm, permettent de refouler les condensats jusqu’à 800mm de hauteur manométrique. Leur fonctionnement silencieux et leur système de sécurité anti-débordement garantissent un fonctionnement fiable sans intervention humaine.
Étanchéité IP21 et conformité NF414 pour locaux humides
L’indice de protection IP21 garantit la résistance aux projections d’eau et aux corps solides supérieurs à 12mm. Cette protection s’avère suffisante pour la plupart des applications tertiaires standard. Pour les environnements plus contraignants comme les cuisines professionnelles ou les zones de production agroalimentaire, certains fabricants proposent des versions renforcées IP44.
La conformité NF414 certifie l’aptitude des équipements à fonctionner dans des locaux à hygrométrie élevée. Cette norme impose des tests de résistance à la corrosion et des exigences spécifiques sur les matériaux et traitements de surface. L’échangeur en aluminium traité anti-corrosion et les circuits électroniques protégés résistent ainsi aux conditions d’utilisation les plus sévères.
Applications optimales dans les espaces commerciaux et industriels
Les climatiseurs cassette trouvent leur application privilégiée dans les espaces tertiaires et commerciaux où la discrétion visuelle s’allie aux exigences de performance thermique. Les centres commerciaux adoptent massivement cette technologie pour climatiser leurs allées de circulation et leurs boutiques, bénéficiant d’une diffusion d’air homogène sans contrainte d’implantation murale. La répartition 360 degrés permet de couvrir efficacement des surfaces importantes tout en maintenant un confort optimal pour la clientèle.
Dans le secteur hôtelier, les salles de réception et restaurants privilégient les cassettes pour leur capacité à traiter de gros volumes tout en préservant l’esthétique des espaces. Les hôtels de luxe apprécient particulièrement la possibilité de personnaliser les grilles d’habillage selon leur décoration intérieure. La flexibilité d’installation permet également d’adapter la puissance aux variations saisonnières d’occupation, optimisant ainsi les coûts d’exploitation.
Les bureaux modernes en open space bénéficient pleinement des avantages des climatiseurs cassette. Leur positionnement au plafond libère totalement l’espace mural pour l’aménagement des postes de travail, tandis que la diffusion multi-directionnelle élimine les courants d’air directs source d’inconfort. Les entreprises du secteur financier et les cabinets de conseil installent préférentiellement ces équipements dans leurs salles de réunion pour garantir des conditions d’accueil optimales à leur clientèle exigeante.
L’industrie agroalimentaire et pharmaceutique représente un secteur d’application spécifique où les cassettes démontrent leur polyvalence. Leur conception étanche et leurs matériaux résistants à la corrosion permettent de maintenir des conditions d’hygiène strictes tout en assurant un contrôle précis de la température et de l’humidité. Les salles blanches de classe ISO 7 et 8 intègrent couramment des cassettes équipées de filtres HEPA pour combiner climatisation et purification de l’air.
Régulation et pilotage centralisé des systèmes cassette multi-zones
La gestion intelligente des installations multi-zones constitue un enjeu majeur pour optimiser les consommations énergétiques tout en maintenant le confort des occupants. Les systèmes de régulation modernes permettent un pilotage fin de chaque zone climatisée, s’adaptant automatiquement aux variations d’occupation et aux apports thermiques externes.
Télécommandes infrarouge et filaires pour contrôle individuel par zone
Les télécommandes infrarouge offrent une solution simple et économique pour le contrôle individuel des unités cassette. Leur portée de 7 à 10 mètres permet une utilisation confortable depuis n’importe quel point de la pièce. Les modèles récents intègrent des écrans LCD rétroéclairés affichant la température de consigne, l’état de fonctionnement et les alertes de maintenance.
Les télécommandes filaires présentent l’avantage d’un affichage permanent et d’une programmation horaire hebdomadaire. Leur installation murale à hauteur d’interrupteur facilite l’utilisation par l’ensemble des occupants. La liaison 4 fils permet la remontée d’informations détaillées vers la supervision centralisée, incluant les températures ambiantes, les consommations et les heures de fonctionnement.
Intégration protocoles modbus et BACnet dans GTB tertiaire
L’intégration dans les systèmes de Gestion Technique du Bâtiment (GTB) s’effectue principalement via les protocoles Modbus RTU/TCP et BACnet . Ces standards ouverts garantissent l’interopérabilité avec les automates de régulation de différents constructeurs, évitant ainsi les situations de dépendance technologique.
Le protocole Modbus, par sa simplicité de mise en œuvre, équipe la majorité des installations de taille moyenne. Il permet le contrôle des fonctions essentielles : marche/arrêt, température de consigne, vitesse de ventilation et signalisation des défauts. BACnet, plus riche fonctionnellement, s’impose dans les grandes installations où la granularité des informations remontées justifie sa complexité accrue.
Programmation horaire et gestion présence via détecteurs intégrés
Les programmations horaires hebdomadaires permettent d’adapter automatiquement le fonctionnement aux rythmes d’occupation des locaux. Les scénarios préenregistrés incluent généralement des phases de préchauffage ou prérefroidissement, optimisant le confort d’arrivée tout en limitant les appels de puissance. Cette gestion temporelle peut générer jusqu’à 30% d’économies énergétiques par rapport à un fonctionnement continu.
Les détecteurs de présence intégrés dans certains modèles premium apportent une dimension supplémentaire d’optimisation énergétique. Ces capteurs infrarouges passifs détectent les mouvements dans un rayon de 5 à 8 mètres, déclenchant automatiquement le réveil de l’installation. En absence prolongée, le système bascule en mode économique ou s’arrête
complètement, réduisant la consommation énergétique de 40 à 60% selon les conditions d’utilisation. La sensibilité de détection est réglable pour éviter les déclenchements intempestifs causés par les mouvements d’air ou les variations d’éclairage.
Maintenance préventive et filtration haute efficacité
La maintenance des climatiseurs cassette revêt une importance capitale pour garantir les performances énergétiques et la qualité de l’air intérieur sur le long terme. L’accessibilité aux composants internes et la conception modulaire facilitent grandement les opérations d’entretien préventif, réduisant les coûts d’exploitation tout en prolongeant la durée de vie des équipements.
Accès démontage grille frontale pour nettoyage échangeur aluminium
Le démontage de la grille frontale s’effectue en quelques secondes grâce à un système de clips de sécurité accessible depuis le local climatisé. Cette conception facilite l’intervention des techniciens de maintenance sans nécessiter d’outillage spécialisé. L’accès direct à l’échangeur en aluminium permet un nettoyage efficace des lamelles, opération cruciale pour maintenir les coefficients d’échange thermique.
Le nettoyage de l’échangeur s’effectue idéalement par projection d’eau sous pression modérée, complétée par l’application de détergents spécialisés pour éliminer les dépôts graisseux. Cette opération semestrielle peut améliorer l’efficacité énergétique de 10 à 15% en restaurant la surface d’échange optimale. Les modèles récents intègrent des revêtements autonettoyants à base de dioxyde de titane, réduisant la fréquence d’intervention nécessaire.
Filtres lavables G3 et options filtration HEPA H13 anti-allergènes
La filtration primaire assurée par des filtres G3 lavables capture efficacement les particules supérieures à 5 microns, incluant pollens, poussières et débris organiques. Ces filtres métalliques ou synthétiques supportent des lavages répétés sans altération de leurs performances, réduisant les coûts de consommables sur toute la durée de vie de l’installation.
Pour les applications sensibles comme les établissements de santé ou les bureaux accueillant des personnes allergiques, les options de filtration HEPA H13 retiennent 99,95% des particules de 0,3 micron. Cette efficacité exceptionnelle élimine la quasi-totalité des allergènes aéroportés, des bactéries et des virus, contribuant significativement à l’amélioration de la qualité de l’air intérieur. L’intégration de filtres à charbon actif complète le dispositif en neutralisant les odeurs et les composés organiques volatils.
Contrôle encrassement et alertes maintenance sur écrans déportés
Les systèmes de surveillance automatique intégrés analysent en permanence l’état d’encrassement des filtres et de l’échangeur. Des capteurs de pression différentielle mesurent la perte de charge à travers la batterie de filtration, déclenchant des alertes préventives avant que les performances ne se dégradent significativement.
Les écrans déportés de supervision affichent en temps réel les indicateurs de maintenance : heures de fonctionnement, état des filtres, températures d’échange et consommations énergétiques. Cette traçabilité facilite la planification des interventions préventives et optimise les contrats de maintenance. Les notifications peuvent également être transmises par email ou SMS aux équipes techniques, garantissant une réactivité optimale.
Performances énergétiques SCOP et intégration énergies renouvelables
L’efficacité énergétique constitue aujourd’hui un critère déterminant dans le choix des équipements de climatisation. Les climatiseurs cassette dernière génération atteignent des coefficients de performance saisonniers (SCOP) remarquables, dépassant fréquemment la valeur de 4,5 en mode chauffage. Cette performance signifie que chaque kilowatt électrique consommé produit 4,5 kW de chaleur utile, démontrant l’intérêt économique de cette technologie.
L’intégration avec les systèmes d’énergies renouvelables ouvre de nouvelles perspectives d’optimisation énergétique. Le couplage avec des installations photovoltaïques permet d’alimenter directement les climatiseurs cassette pendant les heures d’ensoleillement, période coïncidant avec les besoins maximaux de refroidissement. Cette synchronisation naturelle optimise l’autoconsommation et réduit drastiquement l’impact carbone des installations.
Les pompes à chaleur géothermiques représentent une autre voie d’intégration prometteuse, particulièrement adaptée aux grandes installations tertiaires. La stabilité thermique du sol permet aux climatiseurs cassette de maintenir des coefficients de performance élevés même par conditions extrêmes, là où les systèmes aérothermiques traditionnels voient leurs performances se dégrader. Cette complémentarité technologique positionne les cassettes comme un élément clé des stratégies de décarbonation des bâtiments tertiaires.
L’évolution réglementaire, notamment avec l’entrée en vigueur de la RE2020, impose des exigences croissantes en matière d’efficacité énergétique et d’impact carbone. Les climatiseurs cassette, par leurs performances intrinsèques et leur capacité d’intégration dans des systèmes hybrides, répondent parfaitement à ces nouveaux défis. Leur adoption massive dans le secteur tertiaire contribue ainsi à l’atteinte des objectifs nationaux de transition énergétique, tout en garantissant le confort thermique indispensable à la productivité des espaces de travail modernes.
